全国服务热线

日常常见漆病预防及处理(一)-九游会网址j9

发布时间:2018-07-17阅读:

今年的夏天似乎特别多雨,而且大多都是瓢泼大雨,如果有人出门一趟回来准变成“落汤鸡”。尤其是小编身处的广州,最近出现因暴雨经常出现“水浸街”。家里就更不用说了,窗户忘关打湿了的墙面、水淋后快被淹了的阳台......

不少人都很担心家里的墙面会因为下雨后空气湿度骤增而出现变色开裂等情况,今天小编就给大家说说日常常见漆病怎样预防以及处理方法。

主要常见漆病有以下几点:变色、缩孔、发白、开裂、发胀、起鼓、沉淀、剥落

、下陷、针孔、流挂等。下面说说其中的一些漆病的预防及处理。

一、变色

现象:漆膜局部变色(泛黄等),该现象多数变现在白漆。

产生原因:基材经漂白染色处理,底颜色渗出;基材含碱性过高,导致渗色;基材油脂含量过高,导致渗色;钉眼出现锈渍往上渗的现象。

预防处理方法:应先对基材涂装封闭底漆,可杜绝或减轻该现象的出现;有此现象的先打磨掉,再按照正确施工工艺施工。

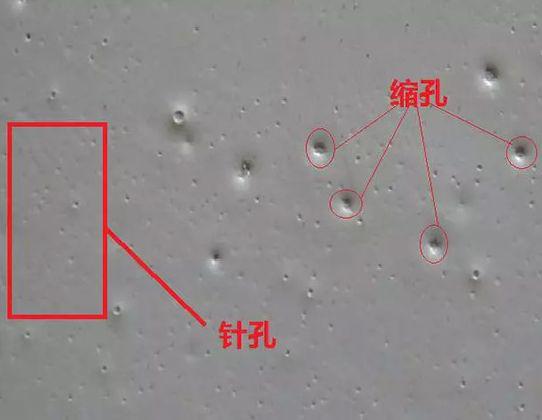

二、缩孔

现象:漆膜局部收缩,像水洒在蜡纸上一般,出现透底的情况。

产生原因:基材过于光滑或油污;基材油脂过高;喷涂时压缩空气有油;一次涂装太薄,对底层的湿润性差;产品储存时间过长,使用时没有能充分搅拌均匀;

预防及处理方法:基材应保证有一定的粗糙度,避免过于光滑导致缩孔;先除掉基材的油脂或进行封闭;施工前清理空气压缩机;涂装厚薄应适宜;产品使用前应经过充分搅拌均匀再使用;在油性漆表面施工时更应该保证有一定的粗糙度,按合适的工艺和产品执行。

三、发白

现象:漆膜实干后不透明,如有霜露般的白色情况,有时候是表现在钉眼部分4.2产生原因:

基材含碱性过高,造成漆膜破乳,无法正常成膜;用来稀释的水含金属离子过高,导致漆膜破乳,无法正常成膜;板材含水率过高,水份不断挥发出来导致漆膜长期处于高湿状态;涂刷过厚,漆膜内部长期不干造成粉料沉降而发白;基材疏松,吸收过快,导致漆膜成膜不良,出现发白情况;嵌补钉眼部分吸收过快,上漆后出现白雾状;漆膜的本身耐高湿环境欠佳,长期处于高湿环境下漆膜吸水导致发白。

预防及处理方法:应先对基材处理,涂装封闭漆,可有效防止发白的产生;稀释使用纯净水,并在配漆静置15分钟后方才施工;选择合适的施工环境,按正确施工工艺施工;选择板材含水率小于16%的时候施工;按配套产品配套使用,封闭型产品能有效地应对疏松基材,避免发白现象;如果的钉眼发白的情况,可以采用色精兑酒精的方法修复;处在长期高湿环境下吸水而发白情况,需要对产品配方进行调整;有发白现象的部位,可用酒精擦拭修复后马上上漆保护;厚涂导致粉料沉降的发白现象无法修复,只能打磨掉重涂。

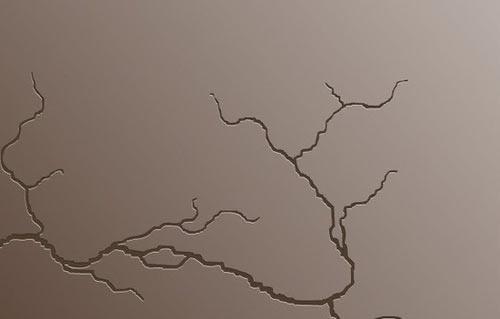

四、开裂

现象:漆膜出现裂纹,有时候是细微裂纹(龟裂),有时候是粗裂纹(泥裂)。5.2产生原因:一次涂刷过厚,漆膜内外干燥速度相差太大,局部地方出现泥裂;施工时外部温度太高或者干燥时表面空气流动过大(风量过大)导致开裂;比较常见的是北方施工时基材过分靠近暖气片,而暖气片的温度又比较高,加上环境相对温度低,漆膜容易出现开裂;使用了不配套的补土,成膜强度不够,遇水后开裂;基材吸收过快,漆膜成膜不良导致开裂;基层残留有白乳胶,底漆或面漆遇白乳胶干燥后出现开裂。

预防及处理方法:一次涂装避免过分厚涂;选择合适的施工环境和干燥环境;按配套产品和正确施工工艺施工;做好板材残留污渍的清理工作;封闭型产品能有效地应对封闭疏松基材,避免开裂现象;有开裂现象的部位,应打磨掉重涂。



五、发胀

现象:上漆后木纹鼓起

产生原因:基材表面密度不一,吸水量不同,吸水量大的部分鼓起;例如实木中导管部分密度较小,吸水膨胀更为严重。板材的吸水发胀溶剂型涂料也会存在,单身水性漆会更为明显和严重。

预防及处理方法:先做一道封闭,可以有效地降低基材发胀的程度;施工每一道漆待其干燥充分后,打磨再次涂刷;对于易发胀的木材(主要是实木),可先涂装封闭漆一遍,能有效地较低基材发胀现象,然后再按工艺施工。

为避免出现墙面漆出现剥落、开裂、起泡等现象,在装修时可考虑使用涂可诺涂料。

涂可诺涂料一直以来,都致力于高品质、健康环保的涂料产品,专业生产与销售各类高品质建筑涂料。通过几年的努力现已经成为涂料行业的民族品牌中的佼佼者,同时也致力于环保,安全,健康的绿色涂料事业。

涂可诺会一直秉承着做好质量涂料的信念,服务于广大消费者,不断地研发出更多环保健康的新型产品,为了给您的健康保驾护航。

涂可诺漆,涂出心承诺。

合作咨询

在线咨询

咨询获取更多招商信息和资料以及产品画册
j9九游会九游会网址j9官网登录首页 招商加盟
j9九游会九游会网址j9官网登录首页 留言咨询
j9九游会九游会网址j9官网登录首页 联系j9九游会官网登录
网站地图
